Field of View Calculator สำหรับเรดิโออินฟราเรดจากเครื่องมือ Apogee
หนึ่งในขั้นตอนที่สำคัญที่สุดในการใช้เรดิโออินฟราเรดจากเครื่องมือ Apogee คือการกำหนดมุมมองที่แน่นอนของเซ็นเซอร์ในระหว่างการติดตั้ง เรขาคณิตการติดตั้ง (ระยะทางจากพื้นผิวเป้าหมายมุมของการวางแนวที่สัมพันธ์กับพื้นผิวเป้าหมาย) ถูกกำหนดโดยพื้นที่ที่ต้องการของพื้นผิวที่จะวัด มุมมองที่ขยายออกจากเซ็นเซอร์ไปยังพื้นผิวเป้าหมาย เซ็นเซอร์จะต้องติดตั้งอย่างระมัดระวังเพื่อดูเป้าหมายที่ต้องการและหลีกเลี่ยงรวมถึงพื้นผิว/วัตถุที่ไม่พึงประสงค์ในมุมมองซึ่งจะเฉลี่ยอุณหภูมิที่ไม่พึงประสงค์ด้วยอุณหภูมิเป้าหมาย

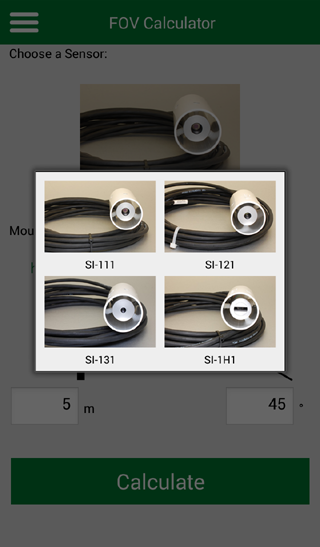

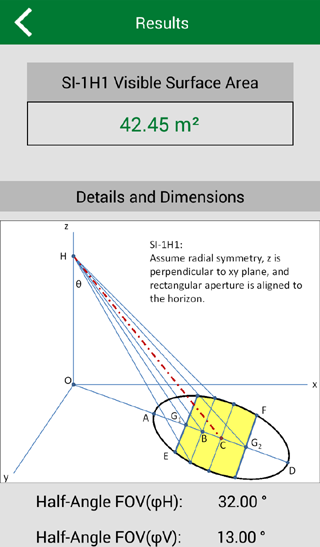

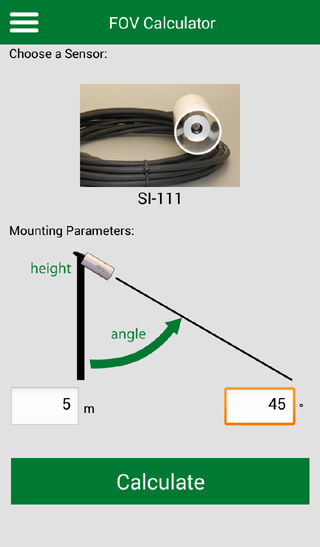

เครื่องคิดเลข FOV ทำให้กระบวนการนี้ง่ายขึ้น ในการใช้เครื่องคิดเลขเพียงป้อนความสูงในการดู IRR ของคุณ (H), มุมมอง (θ, เทียบกับ Nadir View = 0 °) เลือกรุ่นเซ็นเซอร์ของคุณจากนั้นคลิกคำนวณ
ข้อมูลทั่วไป: วัตถุทั้งหมดที่มีอุณหภูมิสูงกว่าการแผ่รังสีแม่เหล็กไฟฟ้าแบบไม่มีศูนย์ ความยาวคลื่นและความเข้มของรังสีที่ปล่อยออกมานั้นเกี่ยวข้องกับอุณหภูมิของวัตถุ พื้นผิวภาคพื้นดิน (เช่นดิน, หลังคาพืช, น้ำ, หิมะ) ปล่อยรังสีในช่วงกลางอินฟราเรดของสเปกตรัมแม่เหล็กไฟฟ้า (ประมาณ 4-50 µm)
เรดิโออินฟราเรดเป็นเซ็นเซอร์ที่วัดรังสีอินฟราเรดซึ่งใช้เพื่อกำหนดอุณหภูมิพื้นผิวโดยไม่ต้องสัมผัสพื้นผิว (เมื่อใช้เซ็นเซอร์ที่ต้องสัมผัสกับพื้นผิวมันอาจเป็นเรื่องยากที่จะรักษาสมดุลความร้อนโดยไม่ต้องเปลี่ยนอุณหภูมิพื้นผิว) เรดิโออินฟราเรดมักเรียกว่าเทอร์โมมิเตอร์อินฟราเรดเนื่องจากอุณหภูมิเป็นปริมาณที่ต้องการแม้ว่าเซ็นเซอร์จะตรวจจับการแผ่รังสี
การใช้งานทั่วไปของเรดิโออินฟราเรดรวมถึงการวัดอุณหภูมิหลังคาของพืชสำหรับใช้ในการประมาณสถานะน้ำของพืชการวัดอุณหภูมิพื้นผิวของถนนสำหรับการกำหนดสภาพไอซิ่งและพื้นผิวภาคพื้นดิน (ดินพืชน้ำน้ำหิมะ) การวัดอุณหภูมิในการศึกษาสมดุลพลังงาน
เครื่องมือ apogee series sies radiometers อินฟราเรดประกอบด้วยเครื่องตรวจจับความร้อนตัวกรองเจอร์เมนเนียม, เทอร์มิสเตอร์ที่มีความแม่นยำ (สำหรับการวัดอุณหภูมิอ้างอิงของเครื่องตรวจจับ) และวงจรการประมวลผลสัญญาณที่ติดตั้งในตัวเรือนอลูมิเนียมแบบอะโนไดซ์และสายเคเบิลเพื่อเชื่อมต่อเซ็นเซอร์เข้ากับอุปกรณ์วัด เรดิโอมิเตอร์ทั้งหมดมาพร้อมกับโล่รังสีที่ออกแบบมาเพื่อลดการแผ่รังสีแสงอาทิตย์ที่ดูดซับได้ แต่ก็ยังอนุญาตให้มีการระบายอากาศตามธรรมชาติ ตัวป้องกันรังสีป้องกันรังสีจากการเปลี่ยนแปลงของอุณหภูมิอย่างรวดเร็วและรักษาอุณหภูมิของรังสีที่ใกล้เคียงกับอุณหภูมิเป้าหมาย
เซ็นเซอร์เป็นของแข็งกระถางไม่มีพื้นที่อากาศภายในและได้รับการออกแบบมาสำหรับการวัดอุณหภูมิอย่างต่อเนื่องของพื้นผิวภาคพื้นดินในสภาพแวดล้อมในร่มและกลางแจ้ง เซ็นเซอร์ซีรีย์ SI-100 ส่งออกแรงดันอะนาล็อกที่เป็นสัดส่วนโดยตรงกับความสมดุลของรังสีอินฟราเรดของเป้าหมาย (พื้นผิวหรือวัตถุเซ็นเซอร์ชี้ไปที่) และเครื่องตรวจจับซึ่งความสมดุลของรังสีระหว่างเป้าหมายและเครื่องตรวจจับเกี่ยวข้องกับความแตกต่างของอุณหภูมิระหว่างทั้งสอง
สำหรับข้อมูลเพิ่มเติมโปรดเยี่ยมชม http://www.apogeeinstruments.com/infraredradiometer/
